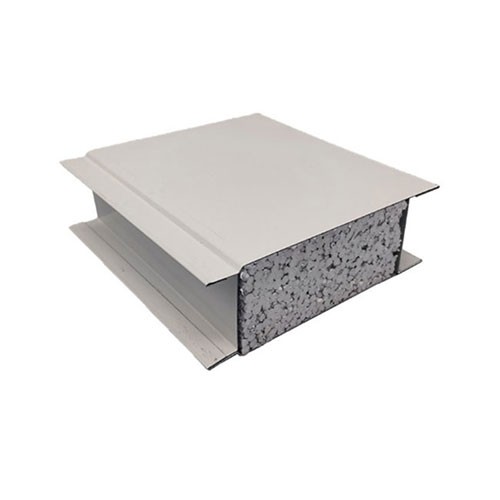

Panou despărțitor aseptic

În calitate de producător de materiale de construcție, Jason Building Materials oferă panouri despărțitoare aseptice concepute pentru a preveni contaminarea încrucișată. Aceste panouri au o grosime uniformă, o structură robustă și suprafețe impermeabile, ușor de curățat, care mențin sterilitatea pe termen lung; în plus, se laudă cu un design ușor, care permite o instalare convenabilă, demontare și reconfigurare flexibilă.

Ce este panoul de partiție aseptică

Panoul despărțitor aseptic este un panou de purificare cu zonarea curată ca obiectiv central al designului, abordând problemele de circulație a aerului în zonele transversale și difuzarea contaminării. Diferența cheie față de panourile de despărțire obișnuite constă în structura de etanșare în trepte cu patru margini, formând o barieră de etanșare dublă între fiecare panou instalat.

În plus, etanșările speciale sunt configurate la conexiunile dintre panourile despărțitoare și tavane și podele, asigurând etanșeitatea la aer pentru fiecare spațiu independent și împiedicând curgerea încrucișată a aerului între zonele cu diferite niveluri de curățenie.

Puncte cheie de proiectare a partițiilor de zonare aseptică

Trei noduri cheie asupra cărora să se concentreze în proiectarea partițiilor cu panouri de despărțire aseptice:

Zonarea gradientului presiunii aerului— O diferență de presiune pozitivă de5 – 15 Patrebuie menținută între zonele cu diferite niveluri de curățenie. Etanșeitatea generală a panourilor despărțitoare afectează direct stabilitatea diferenței de presiune.

Izolarea transferului de material— Camerele tampon sau ferestrele de trecere sunt recomandate pentru pasajele materialelor de atelier. Deschiderile din panourile despărțitoare trebuie sigilate pentru a evita schimbul de aer între zonele.

Controlul accesului personalului— Între diferite zone sunt instalate dușuri de aer sau vestiare. Panourile despărțitoare din jurul deschiderilor ușilor au nevoie de întărire, cu rame metalice ale ușilor instalate pentru a spori rezistența structurală.

Se recomandă să desenați o diagramă de organizare a fluxului de aer în timpul fazei de proiectare a zonelor, clarificând direcția diferenței de presiune și cerințele privind rata de schimbare a aerului pentru fiecare zonă, apoi continuați cu aspectul și selectarea panoului despărțitor. Echipa Jiesen poate oferi suport pentru proiectarea desenelor detaliate.

Specificații tehnice Puncte cheie

Grosimea panoului:50 mm (standard) / 75 mm / 100 mm

Densitatea materialului de bază:Lână de rocă ≥ 120kg/m³ / PU aproximativ 40 – 45kg/m³

Metoda de etanșare:Lambă și canelura + benzi de etanșare EPDM / chilă din aliaj de aluminiu + etanșare tubulară

Test de etanșeitate la aer:Rata de scurgere a aerului ≤2%sub diferența de presiune de 50 Pa

Performanță de izolare fonică:RW ≥ 30 dB (50 mm grosime PU) / RW ≥ 35 dB (75 mm grosime lână de rocă)

Rezistenta la impact:Sacul de nisip de 10 kg a căzut de la 1 m înălțime, fără deteriorare penetrantă a panoului

Industrii de aplicație și scenarii

Ateliere de umplere a întreprinderilor farmaceutice— Izolarea fizică între diferitele soiuri de medicamente pentru a preveni contaminarea încrucișată

Ateliere de producție de aditivi alimentari— Separarea dintre zonele de producție acide și alcaline

Ateliere de umplere a pungilor din PE— Izolarea curată dintre zona de umplere și zona exterioară de depozitare a materialului de ambalare

Ateliere de emulsionare a produselor cosmetice— Controlul zonei între zona rezervorului de emulsionare și zona de odihnă

Laboratoare de testare terțe— Despărțiri dure între sălile de microbiologie și sălile fizice și chimice

Comparație cu pereții despărțitori din sticlă

Pereții despărțitori din sticlă oferă o bună transmisie a luminii, dar nu pot obține o etanșare completă (este necesar un etanșant la golurile dintre sticlă și chilă, cu riscuri pe termen lung de îmbătrânire și slăbire a materialului de etanșare). De asemenea, sunt mai grele (sticlă călită de 10 mm este de aproximativ25 kg/m²).

Deși panourile despărțitoare aseptice sunt opace, ferestrele de observare pot fi instalate în mod rezonabil pe perete (ferestre de observare din sticlă sigilată cu două straturi, dimensiuni300 mm × 400 mm, cu aceeași grosime ca și peretele), îndeplinind cerințele vizuale, păstrând în același timp integritatea etanșării.

Costul panourilor despărțitoare este de aproximativ40% – 50%a pereților despărțitori din sticlă, cu performanțe de izolare termică și de izolare fonică mai bune decât sticla.

Instrucțiuni de personalizare

Panourile despărțitoare pot fi personalizate în funcție de următorii parametri:

Deschideri de panouri— Rezervă posturi pentru ferestre de observație, ferestre de trecere, deschideri de ventilație, pretăiate în fabrică, instalate direct la fața locului.

Panouri cu forme speciale— Pentru colțuri fără unghi drept sau ateliere poligonale, furnizați desene CAD, producție personalizată în funcție de unghiurile reale.

Panouri de placare coloane— Pentru împachetarea coloanelor din fabrică cu structuri de oțel, producție personalizată în formă de U sau L, formarea unică în fabrică reduce îmbinarea la fața locului.

Cazul de aplicare

Un atelier de pregătire solidă la o întreprindere farmaceutică din provincia Jiangsu a necesitat izolarea fizică completă între două linii de producție adiacente - Linia de producție A care produce medicamente cefalosporine și Linia de producție B care produce preparate orale obișnuite.

Nu a fost permisă nici un flux de aer sau contaminarea încrucișată a personalului între cele două zone.Panouri despărțitoare aseptice din vată de rocă cu grosimea de 75 mmau fost selectate, cu despărțitorul extinzându-se de la tavan până la placa de podea structurală fără goluri. Toate deschiderile țevilor traversante au fost sigilate.

Rezultatele testului de diferență de presiune după finalizare:12 Padiferența de presiune pozitivă a fost menținută între zonele adiacente, fără a fi detectată difuzie de particule între zone.

Referință de configurare a partițiilor la niveluri diferite de zonare

FAQ

Î1: Care este diferența dintre panoul despărțitor aseptic și panoul despărțitor obișnuit?

A1: Diferența cheie constă în structura de etanșare în trepte cu patru margini, formând o barieră de etanșare dublă între fiecare panou instalat. Panourile obișnuite de despărțire folosesc de obicei îmbinări simple, fără tratament de etanșare, care nu pot asigura etanșeitatea la aer între diferite zone de curățare.

Î2: Cum se asigură stabilitatea diferenței de presiune între diferite zone de curățenie?

A2: Pe lângă utilizarea panourilor despărțitoare sigilate, stabilitatea diferenței de presiune necesită etanșarea globală a spațiului - inclusiv tavanul, podeaua, deschiderile pentru țevi și golurile ușilor. Se recomandă efectuarea unui test complet de etanșeitate după instalare pentru a verifica performanța de etanșare a sistemului.
